活性炭制作之前首先要將原材料進行碳化，然后在進行分解提煉，并分解其中的一些對于的物質(zhì)，然后對半成品進行加熱活化，并在活化過程中使其產(chǎn)生較多的孔隙，對于成品的活性炭需要進行檢測，檢測的具體標準要看檢測項目，不同的項目標準不同，下面是詳細介紹。

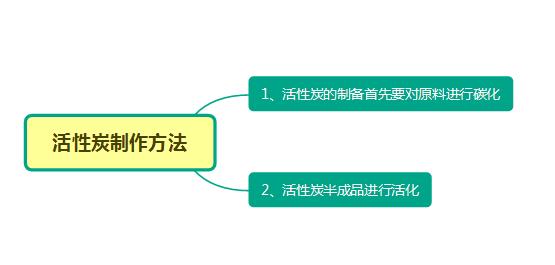

活性炭制作方法

1、活性炭的制備首先要對原料進行碳化

1）化也稱熱解，是在隔絕空氣的條件下對原材料加熱，一般溫度在600℃以下。有時原材料先經(jīng)無機鹽溶解處理后再碳化?；钚蕴吭牧辖?jīng)碳化后，會分解放出水氣、一氧化碳、二氧化碳及氫等氣體;原料分解成碎片，并重新結(jié)合成穩(wěn)定的結(jié)構(gòu)。

2）些碎片可能是由一些微晶體組成。微晶體是由兩片以上的、有碳原子以六角晶格排列的片狀結(jié)構(gòu)堆積而成。但堆積無固定的晶型。微晶體的大小和原材料的成份和結(jié)構(gòu)有關(guān)，并受碳化溫度的影響，大致是隨碳化溫度的升高而增大的。碳化后微晶體邊界原子上還附有一些殘余的碳氫化合物。

2、活性炭半成品進行活化

1）化是在有氧化劑的作用下，對碳化后的材料加熱，以生產(chǎn)活性炭產(chǎn)品。當(dāng)氧化過程的溫度在800-900℃時，一般用蒸汽或二氧化碳為氧化劑;當(dāng)氧化溫度在600℃以下時，一般用空氣做氧化劑。對于活化過程所起的作用，目前只有大致的理解。

2）活化過程中，燒掉了碳化時吸附的碳氫化合物，把原有空隙邊上的碳氫原子燒掉，起了擴大孔隙的作用，并把孔隙與孔隙之間燒穿?；罨够钚蕴孔兂梢环N良好的多孔結(jié)構(gòu)，碳化及活化后的晶體片狀結(jié)。

木質(zhì)活性炭檢測標準

1、B/T 13803.1-1999 木質(zhì)味精精制用顆?；钚蕴?。GB/T 13803.2-1999 木質(zhì)凈水用活性炭。GB/T 13803.3-1999 糖液脫色用活性炭。GB/T 13803.4-1999 針劑用活性炭。GB/T 13803.5-1999 乙酸乙烯合成觸媒載體活性炭。

2、GB/T12496.1-1999 表觀密度的測定。GB/T 12496.2-1999 粒度的測定。GB/T 12496.3-1999 灰分含量的測定。GB/T 12496.4-1999 水分含量的測定。GB/T 12496.5-1999 四氯化碳吸附率(活性)的測定。GB/T 12496.6-1999 強度的測定。GB/T 12496.7-1999 pH值的測定。

3、GB/T2496.8-1999 碘吸附值的測定。GB/T 12496.9-1999 焦糖脫色率的測定。GB/T 12496.10-1999 亞甲基藍吸附值的測定。GB/T 12496.11-1999 硫酸奎寧吸附值的測定。GB/T 12496.12-1999 苯酚吸附值的測定。GB/T 12496.13-1999 未炭化物的測定。

4、GB/T12496.14-1999 氰化物的測定。GB/T 12496.15-1999 硫化物的測定。GB/T 12496.16-1999 氯化物的測定。GB/T 12496.17-1999 硫酸鹽的測定。GB/T 12496.18-1999 酸溶物的測定。GB/T 12496.19-1999 鐵含量的測定。GB/T 12496.20-1999 鋅含量的測定。GB/T 12496.21-1999 鈣鎂含量的測定。GB/T 12496.22-1999 重金屬的測定。

上述就是關(guān)于“活性炭制作方法與檢測標準”的相關(guān)性介紹，更多存在“活性炭制作”的疑問的歡迎大家咨詢我們！
